Ortofoto

Muito mais que uma Imagem, um mapa.

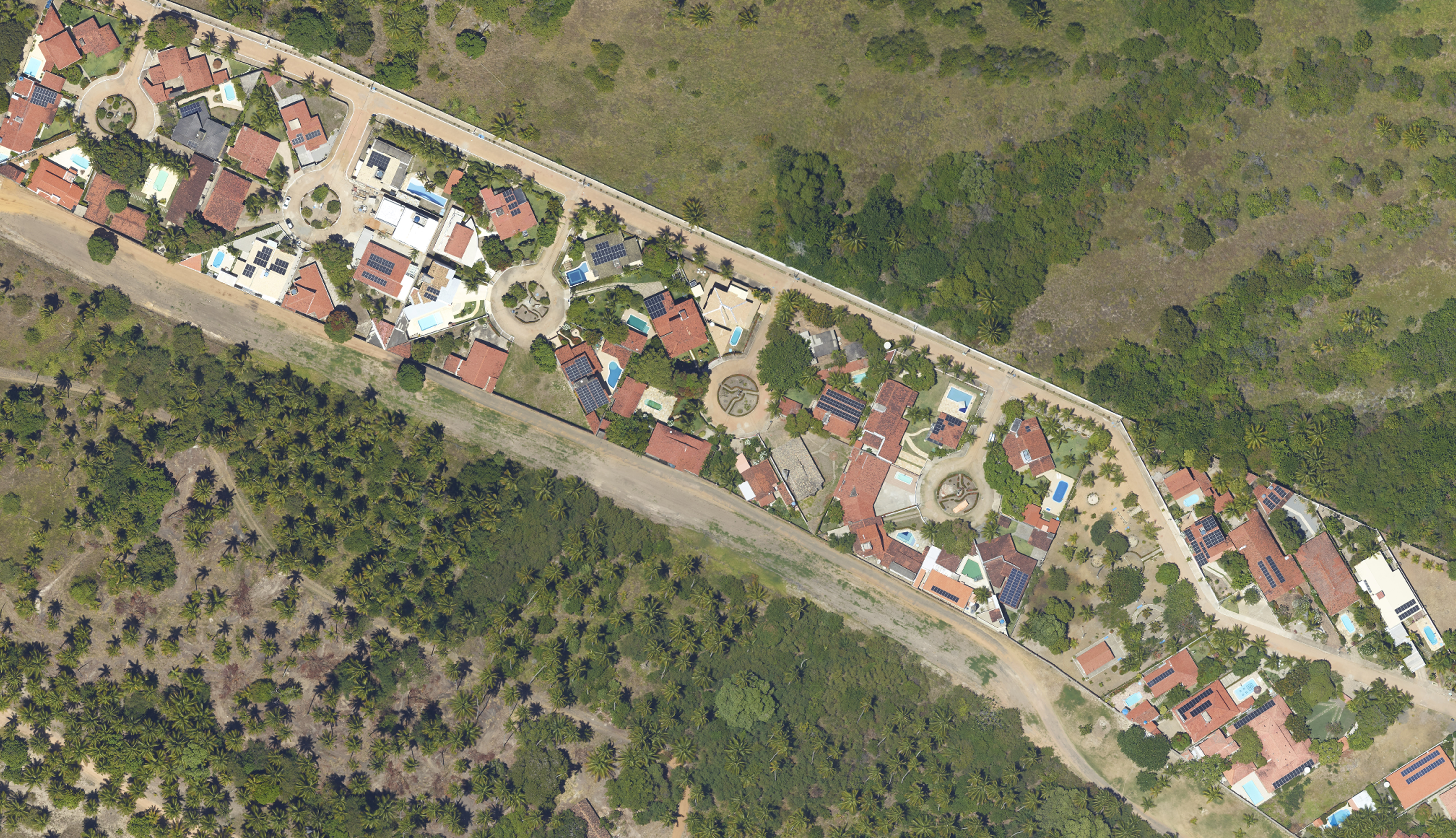

É uma representação fotográfica de uma região da superfície terrestre na qual todos os elementos apresentam a mesma escala, livre de erros e deformações, com a mesma validade de um plano cartográfico.

Ao contrário de uma fotografia aérea convencional, que possui distorções causadas pela perspectiva da inclinação da câmera e pelas variações do relevo, a ortofoto passa por um processo matemático de ortorretificação.

Esse procedimento elimina os deslocamentos geométricos, permitindo que a imagem combine a riqueza de detalhes de uma fotografia com a precisão métrica de um mapa.

Dessa forma, é possível realizar medições diretas de distâncias, áreas e ângulos com alta confiabilidade, tornando-a uma ferramenta indispensável para o planejamento urbano, a gestão territorial e a engenharia, pois permite a sobreposição perfeita de dados vetoriais sobre a realidade visual do terreno.

Ortoretificação

Ortoretificação

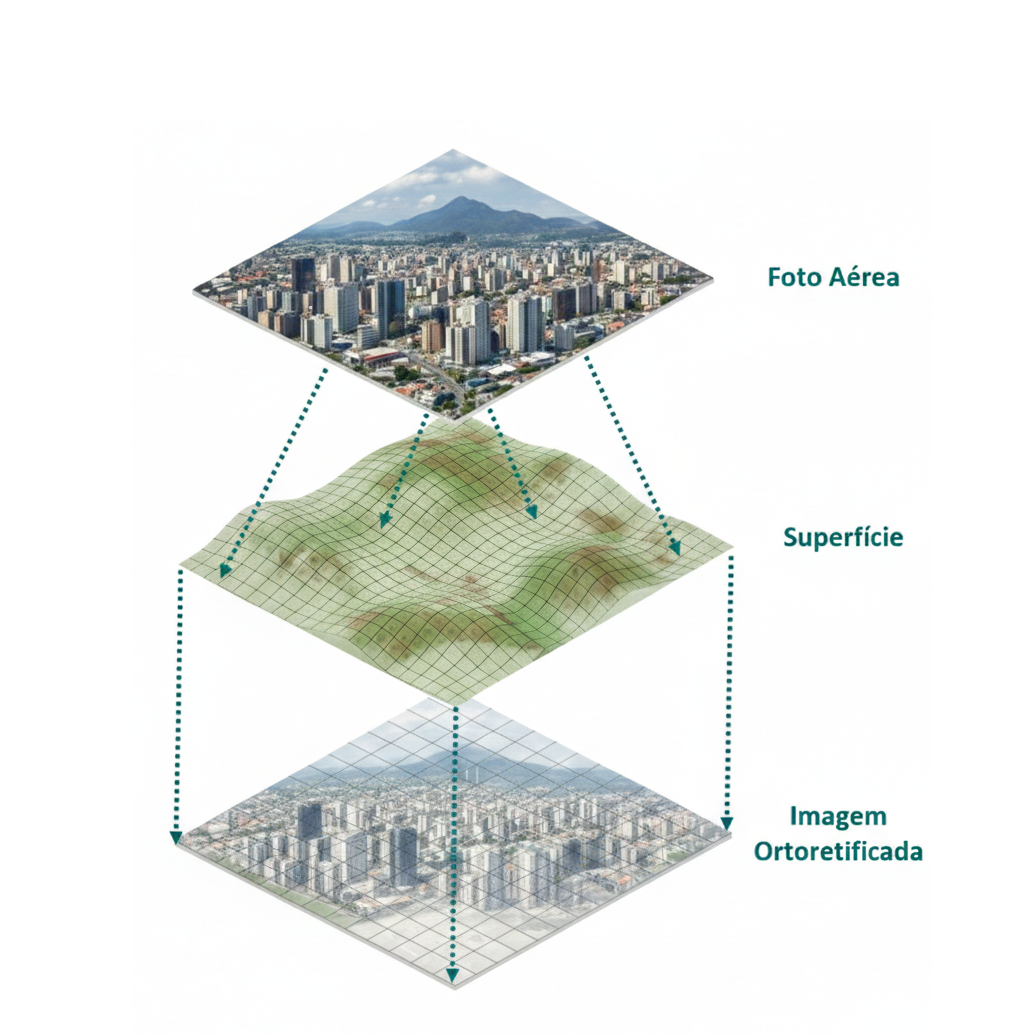

Tem por objetivo corrigir as deformações geométricas sofridas pelas as imagens, devido à plataforma da câmara fotográfica, do ângulo de aquisição e do relevo é o processo matemático que corrige essas distorções, removendo o efeito da perspectiva.

Esse processo transforma a imagem fotográfica, que tem sua projeção baseada no sistema de lentes da câmara (projeção cônica), em uma imagem ortogonal, isto é, em projeção ortográfica.

Imagem Aérea
É a captura bruta da imagem, feita por câmeras RGB e IR embarcadas em aeronave tribulada
Superfície (MDE)
É a representação do terreno real, com todos seus formatos
Ortoretificação
O processo que faz a correção das distorções provenientes da projeção cônica da aquisição das imagens brutas
Composição de Bandas

Composição de Bandas

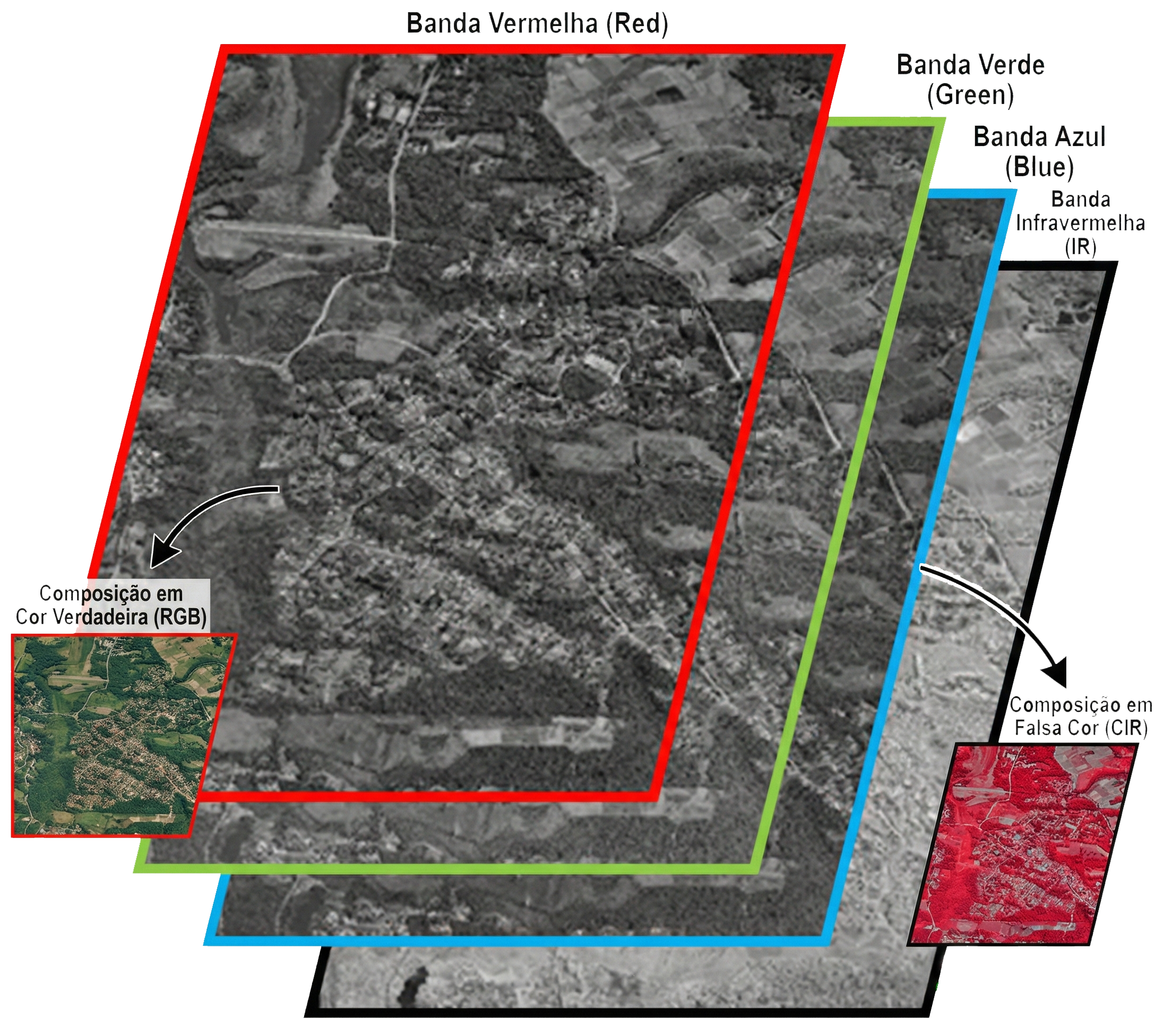

Uma ortofoto de quatro bandas captura a luz visível (Vermelho, Verde e Azul - RGB) e a luz invisível do Infravermelho (IR). Ao combinar apenas as três bandas RGB, geramos a imagem em "Cor Verdadeira", que reproduz o terreno exatamente como o olho humano enxerga.

Porém, como os monitores exibem apenas três canais de cor simultaneamente, podemos substituir uma das cores visíveis pela leitura do IR, criando a composição em "Falsa Cor". Isso é feito porque a vegetação saudável reflete intensamente o infravermelho e a água o absorve quase por completo.

Ao exibir a banda IR na tela, a flora ganha um tom de vermelho brilhante e os corpos d'água ficam bem escuros, destacando imediatamente informações que passariam despercebidas em uma imagem fotográfica comum.

GSD, o que é?

GSD, o que é?

GSD - Ground Sample Distance é o parâmetro que determina a clareza e o nível de detalhamento de um mapeamento aéreo, representando a distância real no terreno entre os centros de dois pixels vizinhos da imagem.

Na prática, ele funciona como a "resolução" do mapa: quanto menor o valor do GSD, maior é a nitidez, permitindo a identificação precisa de objetos pequenos e garantindo a acurácia necessária para medições de engenharia. Escolher o GSD ideal é o que permite equilibrar a riqueza de detalhes visuais com a precisão técnica exigida por cada projeto, transformando simples fotografias em bases de dados confiáveis.

Sendo assim a escolha do GSD impacta em:

Detalhamento
Quanto menor o valor do GSD (ex: 2 cm vs 10 cm), maior é a resolução da imagem e mais fácil é identificar objetos pequenos, como bueiros, frestas em pavimentos ou sinalizações viárias
Acurácia Posicional
O GSD está diretamente ligado à precisão cartográfica do projeto. Um GSD menor geralmente permite uma extração de dados mais precisa para mapeamentos de engenharia
Volume de Dados
Resoluções muito altas (GSDs baixos) geram arquivos muito maiores, exigindo maior capacidade de processamento e armazenamento. Relação entre GSD e Voo

Comparação de GSD`s

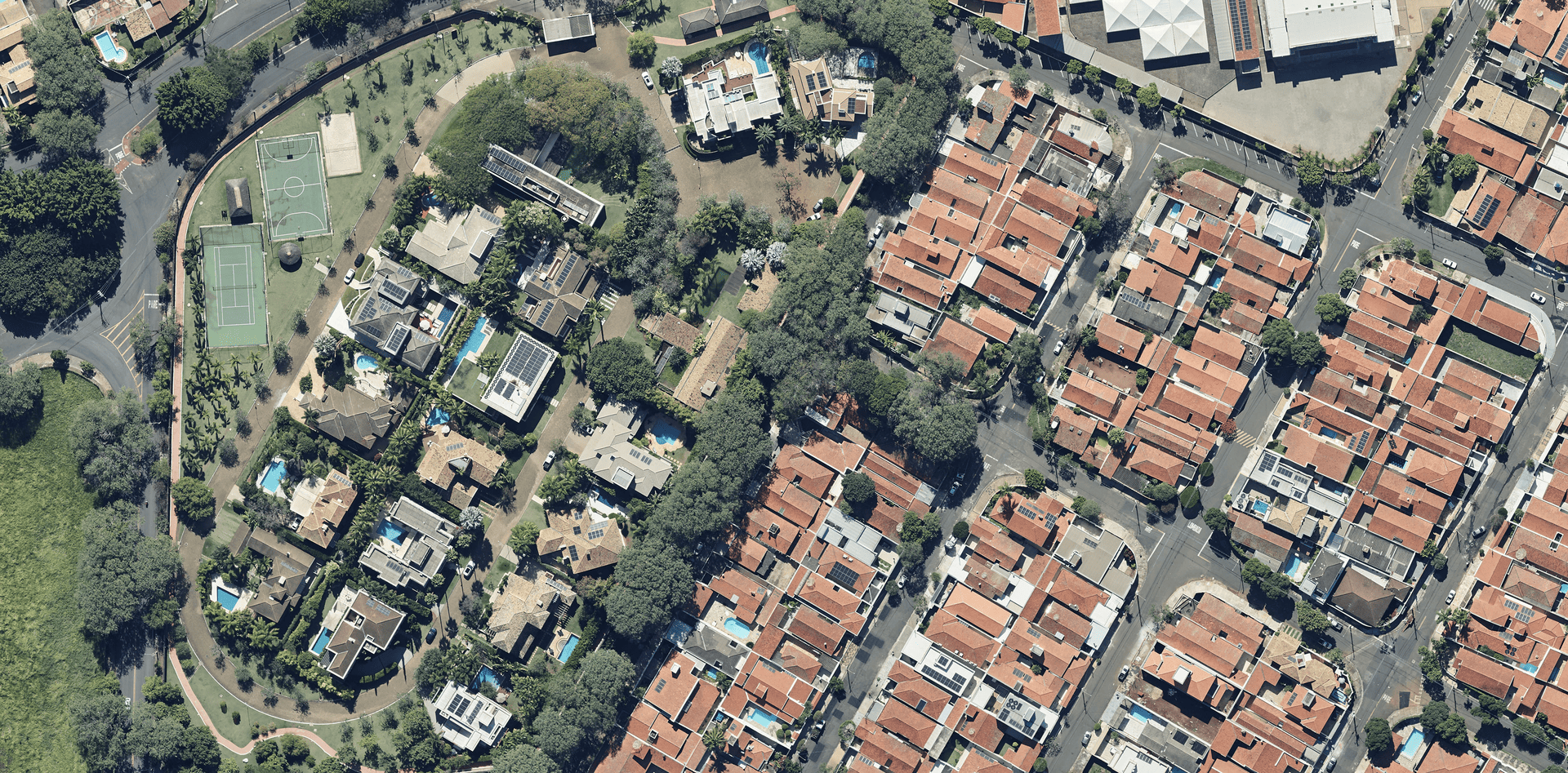

Ao comparar diferentes GSD’s, é possível visualizar como a resolução da imagem influencia na identificação de elementos do território, como edificações, vias e outros detalhes urbanos.

Quanto menor o GSD, maior é o nível de precisão e detalhamento disponível para análise.

GSD 6 cm
GSD 25 cm
True Ortofoto True Ortofoto

True Ortofoto

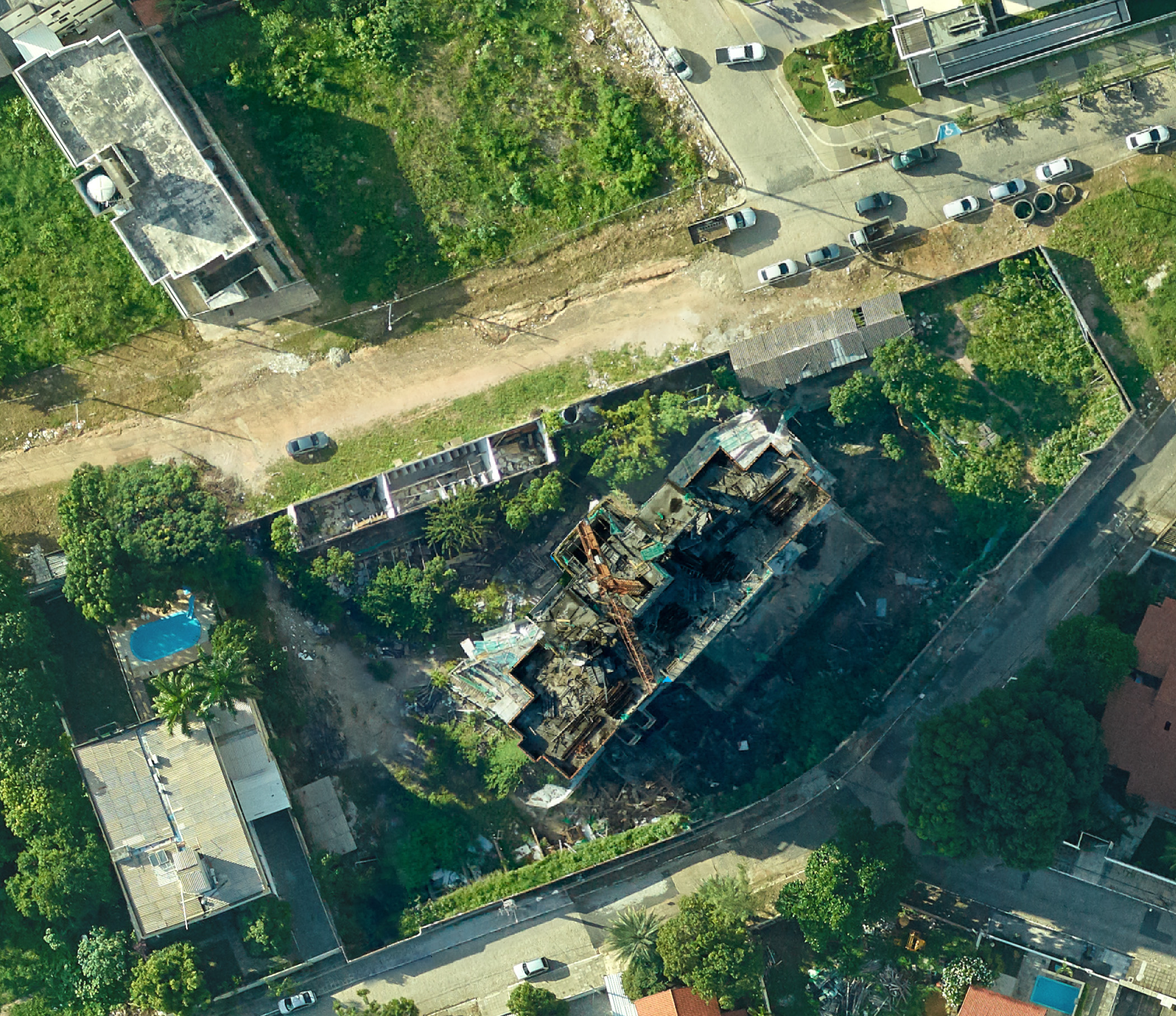

Diferente da ortofoto convencional, a True Ortofoto (ou Ortofoto Verdadeira) é o nível mais alto de precisão e realismo no mapeamento aéreo. Nela, não corrigimos apenas as distorções do terreno, mas também o "tombo" de prédios, viadutos e árvores.

O resultado é uma imagem onde você enxerga apenas o topo das estruturas, exatamente em sua posição geográfica real, sem que as fachadas dos prédios escondam ruas ou detalhes importantes no chão.

Sendo assim as vantagens de uma True Ortofoto são:
Visibilidade Total

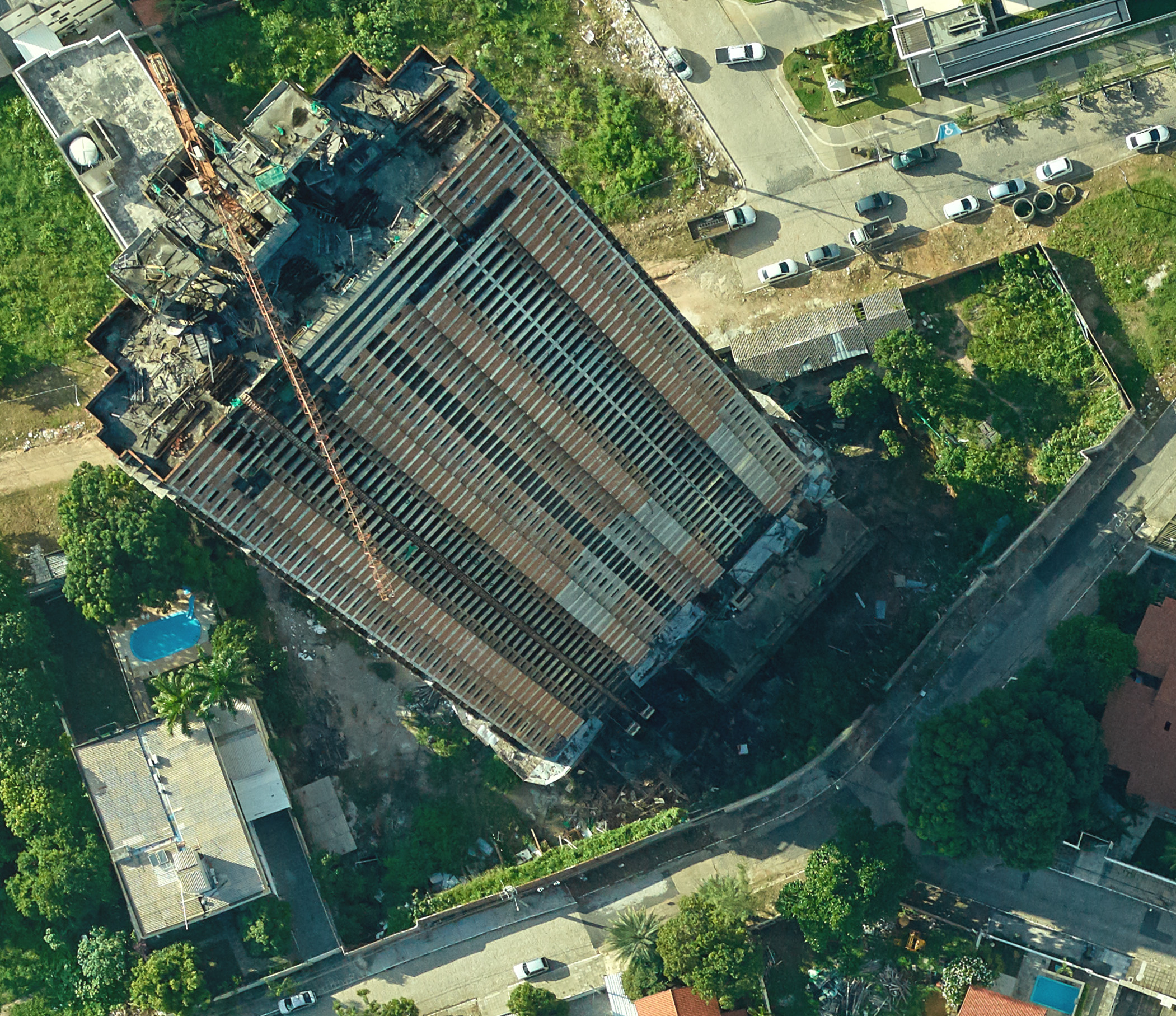

Sem pontos cegos, em cidades densas, prédios altos costumam "tombar" na foto comum, cobrindo calçadas e ruas próximas. Na True Ortofoto, cada pixel é projetado verticalmente, garantindo que nada fique escondido atrás da inclinação das edificações
Geometria Perfeita
Como os prédios aparecem estritamente de cima, a projeção do telhado coincide exatamente com a projeção da base no solo. Isso é fundamental para o Cadastro Técnico Imobiliário e projetos de Smart Cities
Integração com Modelos 3D
A True Ortofoto é gerada a partir de modelos tridimensionais altamente detalhados. Isso permite uma fusão perfeita entre a imagem e o relevo urbano, criando uma base de dados rica para análises de engenharia, arquitetura e urbanismo

Produtos que Derivam da Ortofoto

Cadastro Imobiliário e Multifinalitário

Permite a atualização da base de dados municipal, identificando aumentos de área construída, novos imóveis e alterações em logradouros para fins tributários e de planejamento urbano

Mapeamento Temático

Classificação detalhada da cobertura vegetal, áreas impermeabilizadas, corpos d'água e zonas de preservação, auxiliando na gestão ambiental e no plano diretor das cidades

Vetorização de Ativos

Extração precisa de elementos de infraestrutura como redes elétricas, bueiros, hidrantes, sinalização viária e postes, criando um inventário digital georreferenciado (GIS)

Projetos de Engenharia e Logística

Base métrica para o traçado de novas rodovias, ferrovias e dutos, permitindo estudos de viabilidade e medições diretas de distâncias e áreas sem a necessidade imediata de ir a campo

Análise de Expansão Urbana

Monitoramento do crescimento de bairros e fiscalização de loteamentos irregulares, comparando ortofotos de diferentes períodos para detectar mudanças temporais

Modelagem de Escoamento

Quando integrada a dados altimétricos, a ortofoto serve de base para o mapeamento de bacias hidrográficas e simulação de áreas de risco de inundação em zonas urbanas
